Una máquina PnP de gran formato que es ideal para aplicaciones que van desde pequeños volúmenes de lotes hasta niveles de producción muy altos que son en gran medida automatizados y continuos. La ND10 es duradera, está bien diseñada y es fácil de configurar y operar.

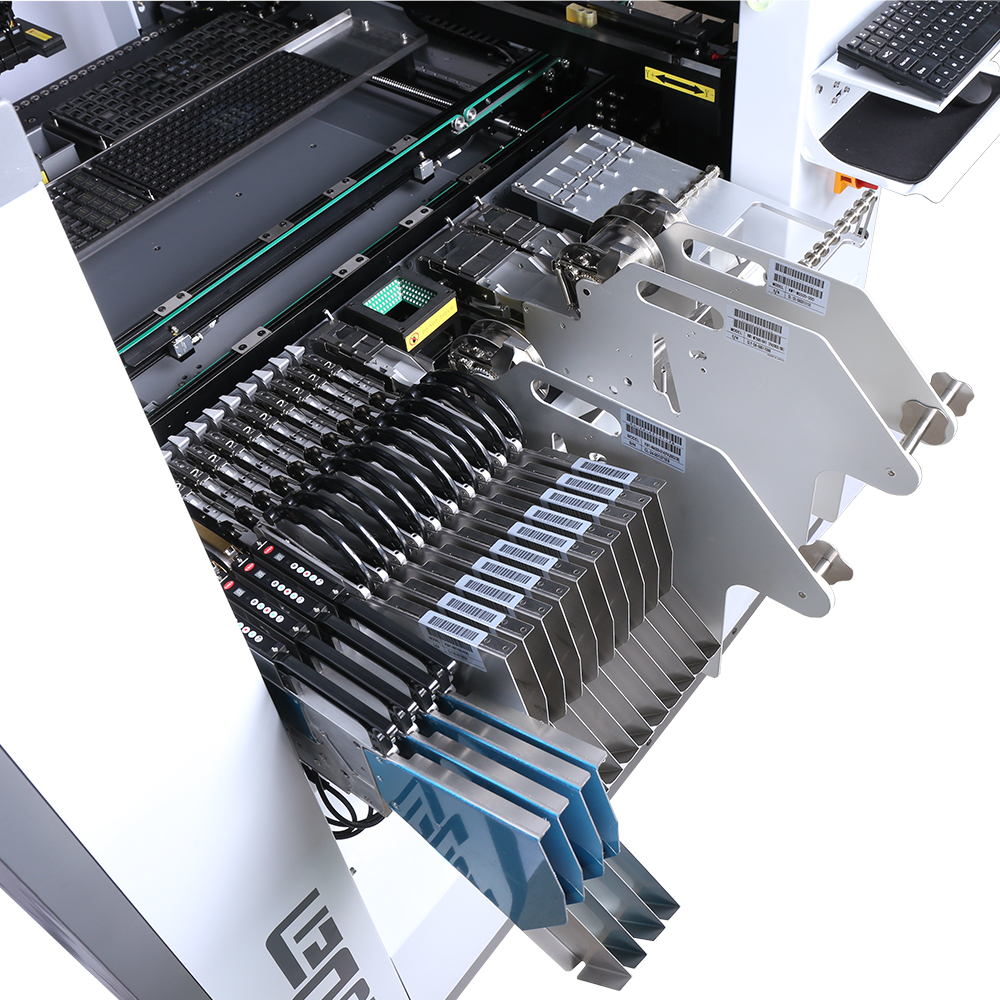

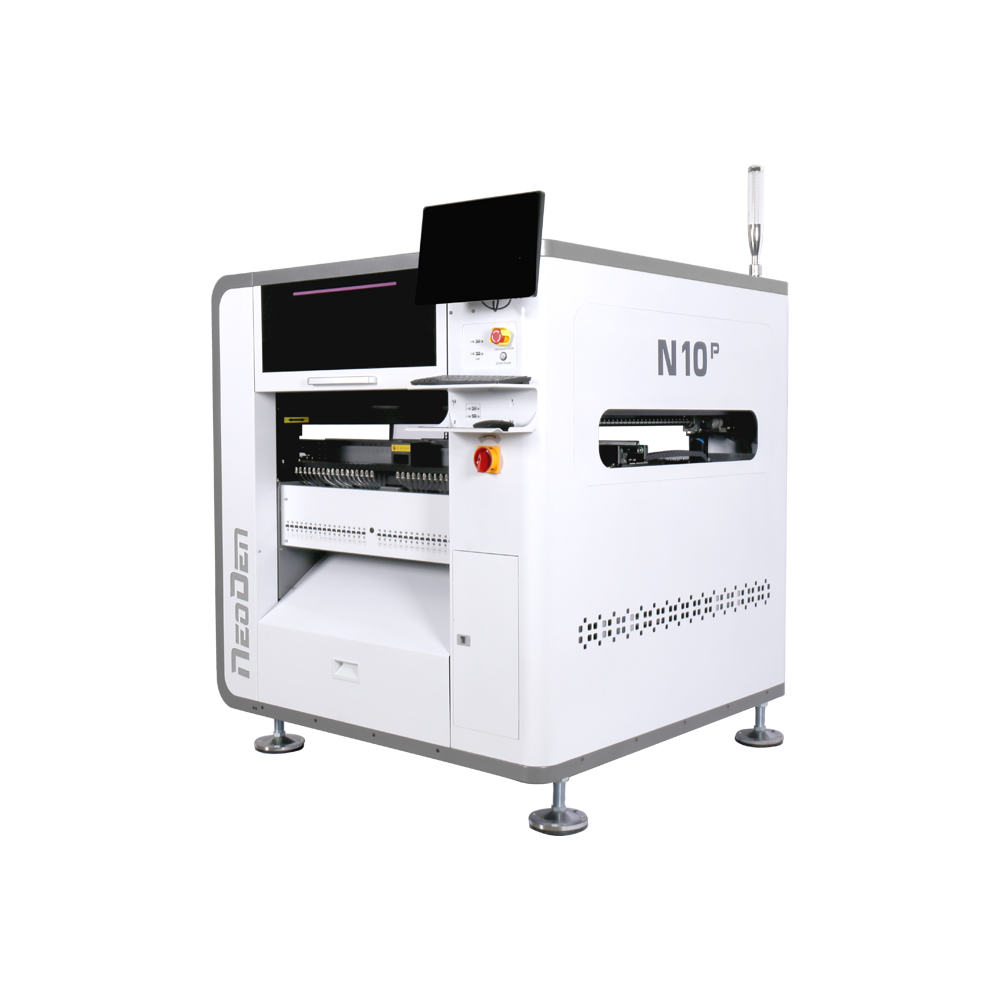

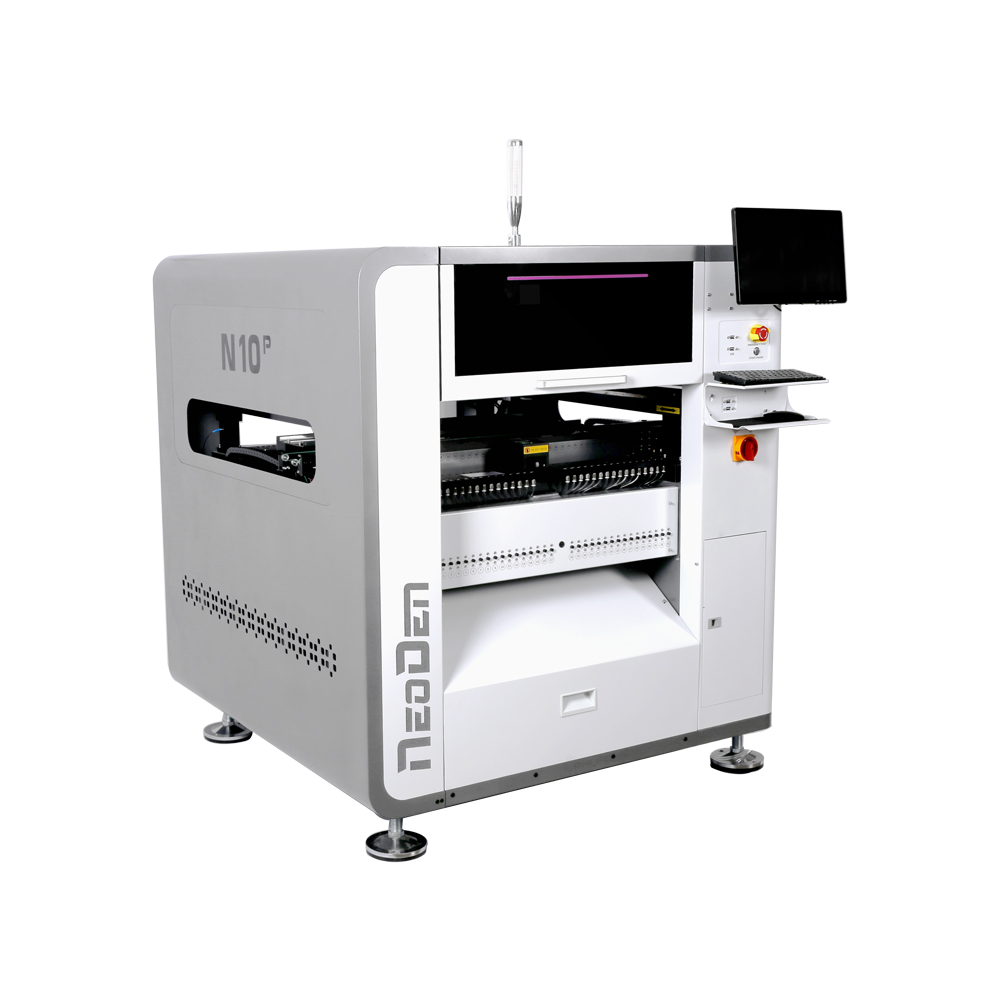

La máquina PnP de gran formato N10P puede alojar hasta ochenta cintas de 8 mm en total, treinta y tres en la parte frontal de la máquina y cuarenta y siete en la parte trasera. También se proporcionan posiciones adicionales para bandejas, cintas cortas y alimentadores de tubo. Una velocidad de colocación óptima de 15,000 CPH significa que la N10P puede ofrecer una gran productividad con precisión para su operación.

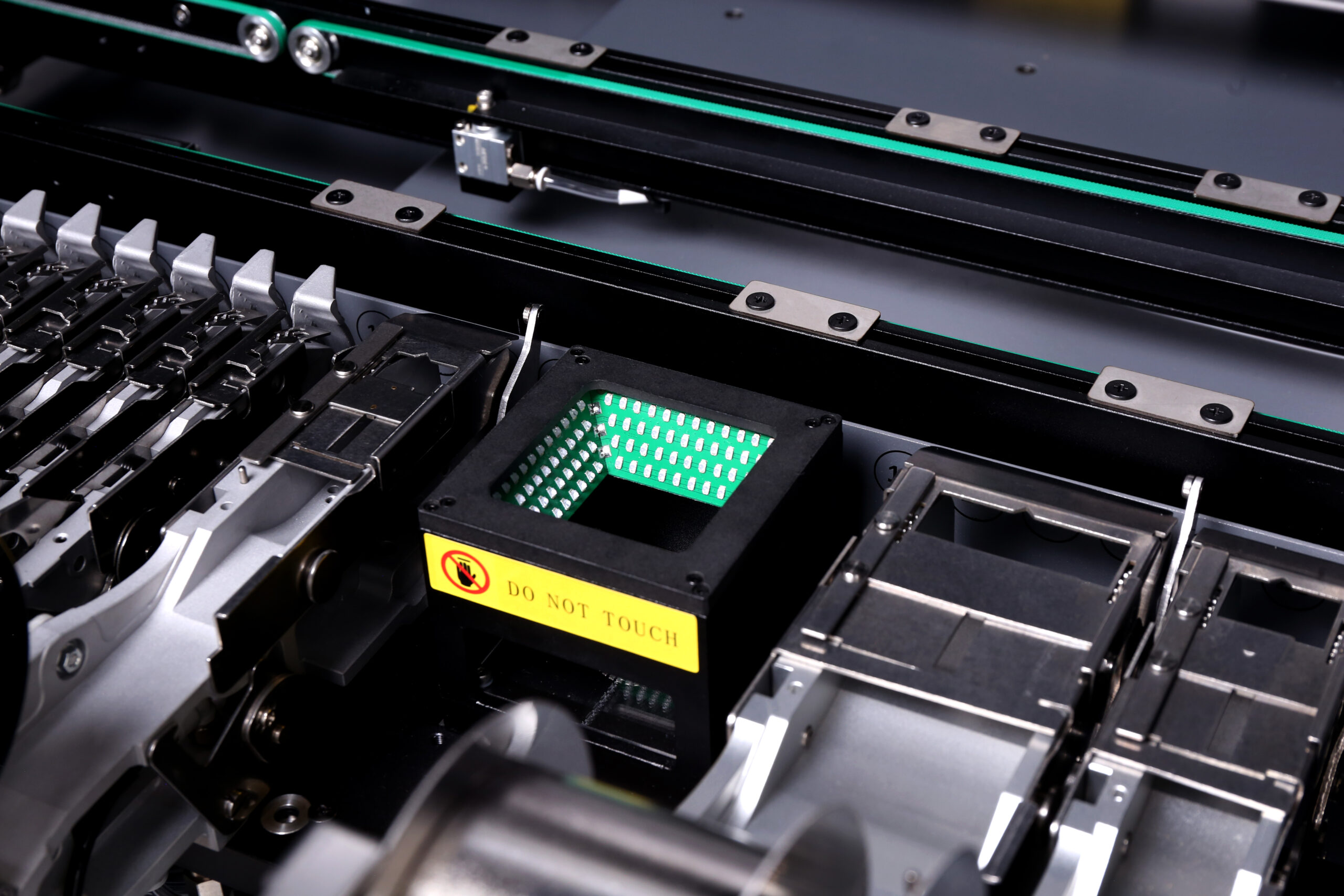

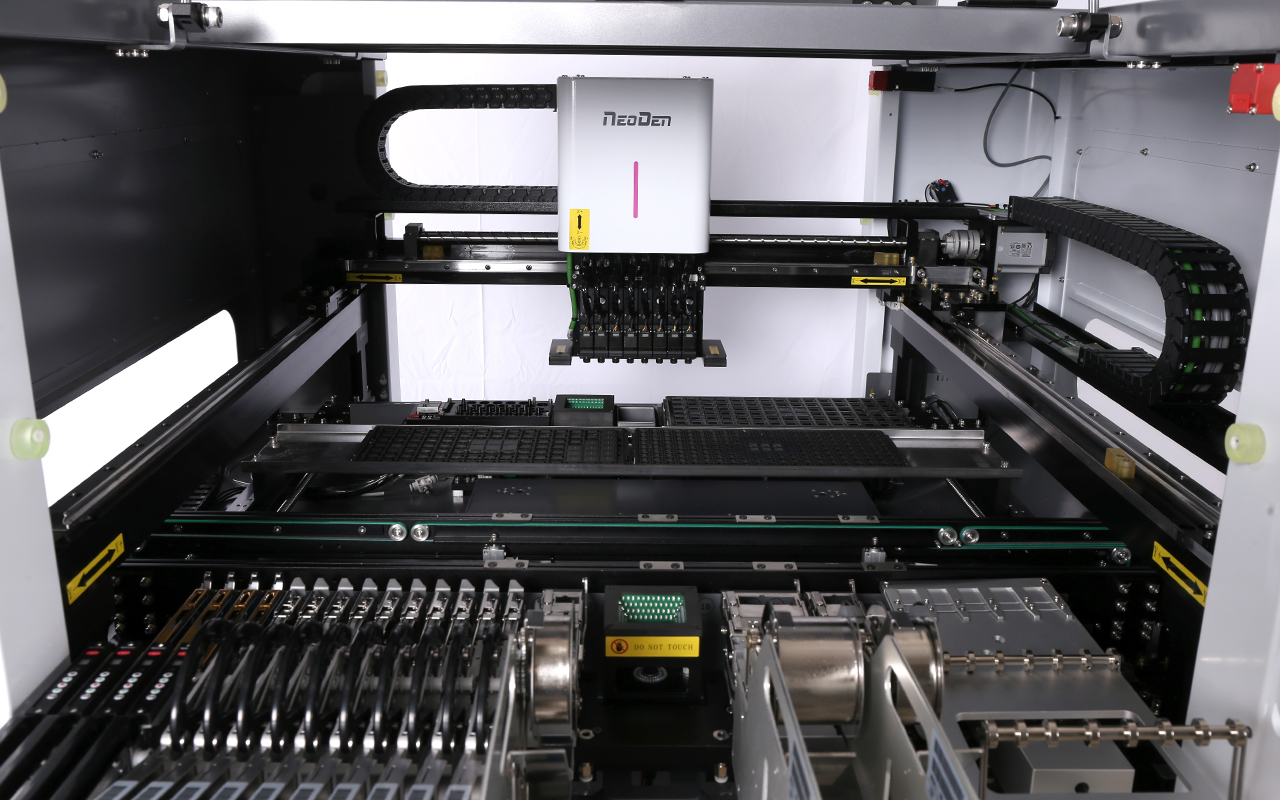

Tecnología probada La máquina pick and place N10P es el resultado de nuestras décadas de experiencia diseñando y fabricando los mejores productos SMT de su clase. Al ofrecer un rendimiento de nivel superior, la N10P cuenta con un software de programación automática, un sistema automático de cambio de boquillas y bibliotecas integradas de huellas (footprints) y boquillas para agilizar la configuración y aumentar la eficiencia de producción, al tiempo que optimiza la velocidad de colocación de componentes por hora. La N10P ofrece su gran precisión y velocidad gracias en parte al completo sistema de visión de 4 cámaras y al sistema de colocación de husillo de bolas de precisión. Dos cámaras orientadas hacia arriba para la calibración al vuelo y el reconocimiento de IC (circuitos integrados) garantizan que cada pieza esté correctamente orientada, aplicando cualquier corrección necesaria antes de su colocación. Dos cámaras de marcas/fiduciales orientadas hacia abajo aseguran una toma de piezas exacta y colocaciones precisas. El sistema de accionamiento por husillo de bolas posiciona el cabezal de colocación rápidamente y asegura un manejo preciso de los PCB con el sistema de rieles automáticos autoajustables incluido para mantener la producción.
| Característica | Parámetro | Valor |
| Número de cabezales | 8 | |
| Velocidad | 20,000 CPH (Máx.) | |
| Precisión de posicionamiento | ±0.01mm | |
| Configuración de cámara | Cámara de marca dual + Cámara volante frontal + Cámara IC | |
| Rango de componentes | Cámara volante | 0201-22mmx22mm |
| Cámara IC | 0201-40mmx40mm | |
| Altura máx. | 16mm | |
| Tamaño de PCB | Mín. | 50mm x 50mm |
| Máx. (sin soporte para bandeja IC) | 450mm x 1500mm | |
| Máx. (con 1 soporte para bandeja IC) | 395mm x 1500mm | |
| Grosor de PCB | 0.2mm – 3.5mm | |
| Capacidad de alimentadores | Cinta y carrete (Tape & Reel) | 80 piezas (33 frontales + 47 traseros) |
| Bandeja IC | 1 | |
| Cambio automático de boquilla | Sí | |
| Pines de soporte para sujetar PCB | Opcional | |
| Alimentación eléctrica | 600W, Monofásica, 220V/110V, 50Hz/60Hz | |
| Fuente de aire | 0.6Mpa – 0.8Mpa | |
| Caudal | 37L/min | |
| Tipo de accionamiento XY | Guía lineal WON / Husillo rectificado THK C5-2040 | |
| Motor de accionamiento XY | Servomotor Panasonic A6 750W | |
| Control de retroalimentación de movimiento XY | Encoder lineal magnético SPM/IBG | |
| Peso | 1,000 kgs | |
| Dimensiones | 1289mm x 1254mm x 1386mm | |
| Tamaño de empaque | 1320mm x 1290mm x 1456mm |
Somos fabricantes profesionales especializados en líneas de producción SMT y comercializamos nuestros productos con nuestros clientes directamente.
Puede ponerse en contacto con cualquiera de nuestros asesores de venta para realizar un pedido. Por favor, proporcione los detalles de sus necesidades lo más claramente posible. Así podremos enviarle una primera oferta. Para el diseño o más discusión, es mejor ponerse en contacto con nosotros por WhatsApp, e-mail u otras formas de mensajería instantáneas, en caso de cualquier retraso.
Sí, todo nuestro servicio de ventas y atención al cliente es completamente gratuito y en español.
Ofrecemos los servicios de la venta del equipo, el envío, la nacionalización de los productos y pago de aduanas, así como instalación y capacitación del personal en caso de que sea necesario según las necesidades especificas de cada cliente.
Con presencia en mas de 130 países , en Neoden buscamos brindar el mejor servicio en la venta de maquinas para la automatización en el montaje y la producción de tarjetas PCB. En Neoden México sabemos que el territorio nacional es rico en empresas y emprendedores a los cuales podemos satisfacer las nuevas necesidades de un mercado nuevo y en constante crecimiento.
