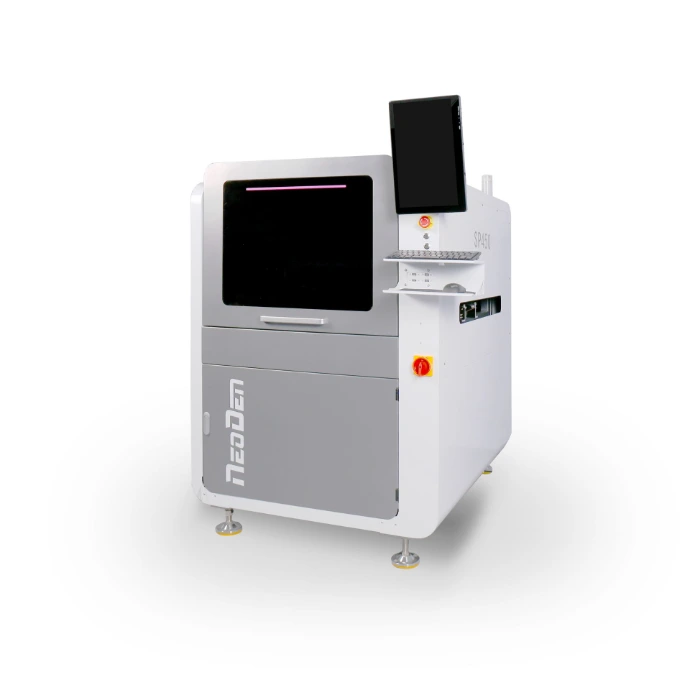

La impresora automática de pasta de soldadura NeoDen ND450 integra un sistema Mark de doble cámara con fuentes de luz de 6 canales que, combinado con un módulo de retroalimentación de rejilla magnética de alta precisión, garantiza una consistencia de alineación excepcional durante todo el proceso operativo.

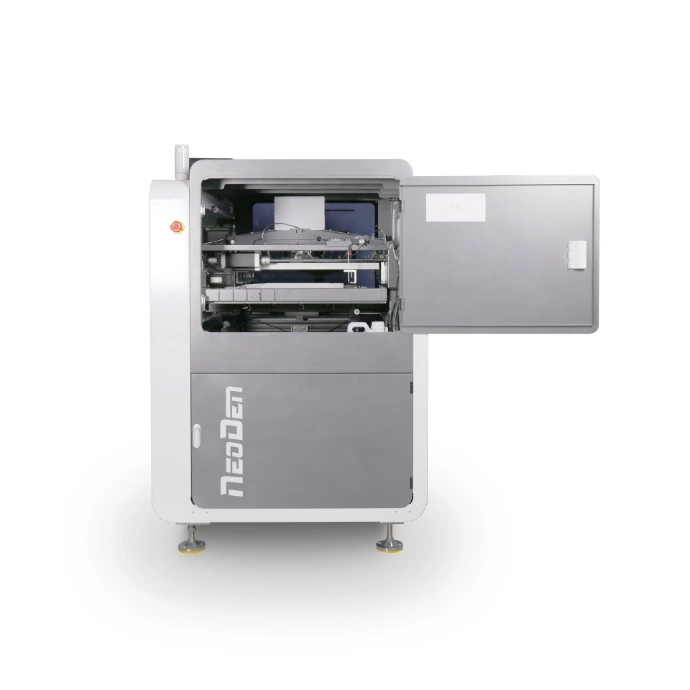

La NeoDen ND450 es una impresora automática de soldadura de alta precisión diseñada para líneas de producción SMT avanzadas. En su núcleo, la máquina integra el innovador cabezal de rasqueta eléctrico con suspensión neumática y un módulo de retroalimentación de rejilla magnética de alta precisión para garantizar un monitoreo de presión constante y una precisión de alineación superior.
Combinada con una plataforma de ajuste de PCB de 3 ejes, que cuenta con un mecanismo especializado de eliminación de holgura (juego mecánico), y una cámara Mark con fuente de luz de 6 canales, la ND450 ofrece una estabilidad y consistencia excepcionales para la impresión de PCB complejas. Es la elección ideal para industrias exigentes, incluyendo la electrónica de consumo, la electrónica automotriz y la instrumentación médica, donde la alta eficiencia de producción y la precisión son fundamentales.

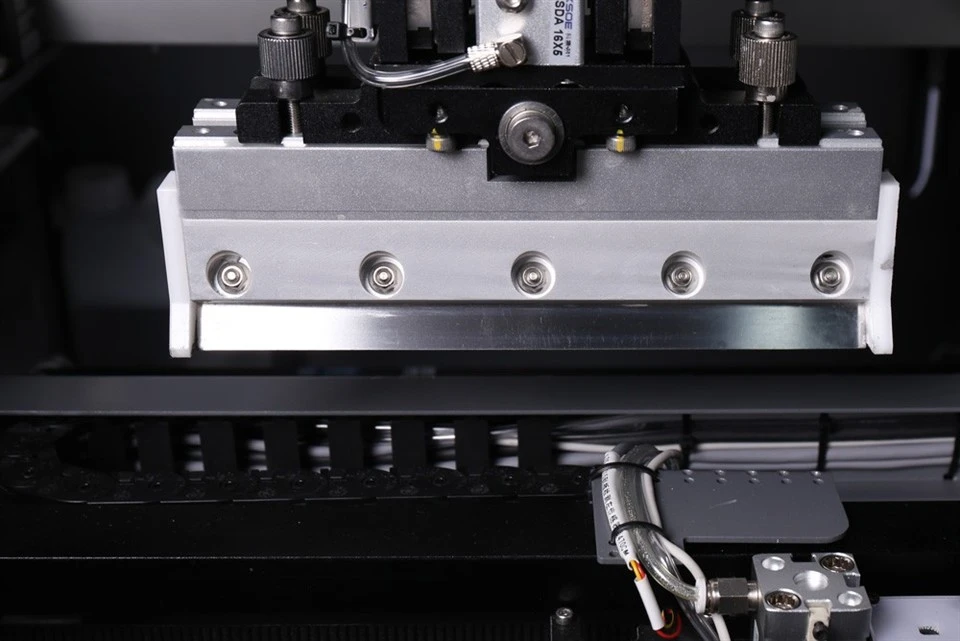

Cabezal de rasqueta (Squeegee Head) A través de diseños innovadores de control eléctrico y circuitos neumáticos, la presión de la rasqueta se monitorea continuamente, garantizando su estabilidad durante todo el proceso de impresión.

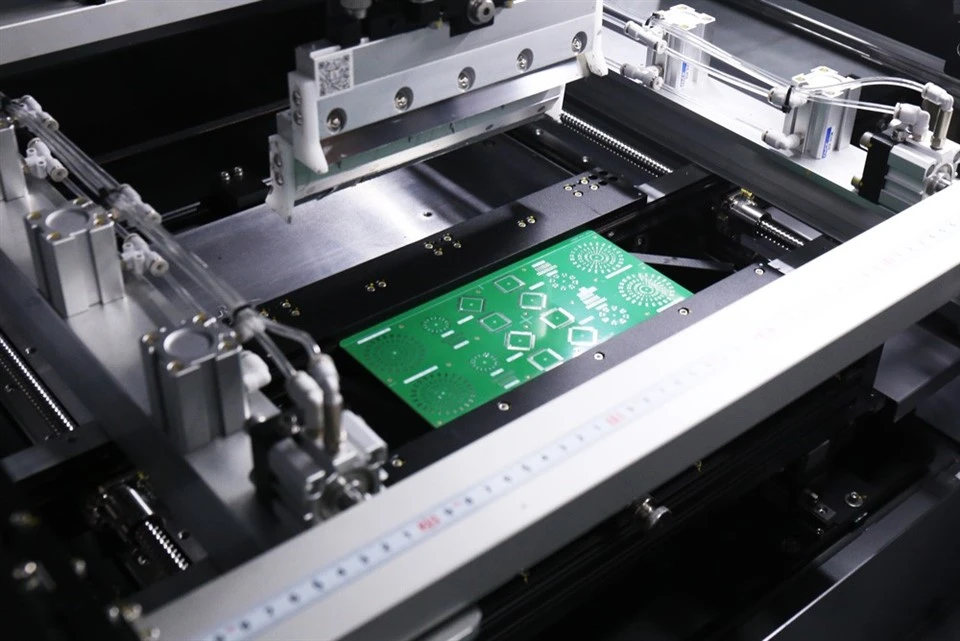

Soporte de fijación del esténcil (Stencil Fixing Bracket) Los travesaños mecanizados por CNC y las guías lineales de alta precisión garantizan una holgura (juego mecánico) cero de adelante hacia atrás, mientras que los cilindros neumáticos de doble acción aseguran una fijación del esténcil confiable y conveniente.
Plataforma de elevación de PCB ajustable (Adjustable PCB Lifting Platform) El mecanizado CNC completo asegura la planitud de la plataforma de elevación. El diseño interno del riel guía a 45 grados permite una rápida adaptación a PCB de diferentes grosores.
Plataforma de ajuste de PCB (PCB Adjustment Platform) Garantiza estabilidad y consistencia. Incorpora un mecanismo especializado de eliminación de holgura de husillo y tuerca para garantizar la precisión en la corrección de la posición de la PCB.
Módulo de rociado de líquido de limpieza (Cleaning Fluid Spray Module) Utiliza una bomba de agua y una válvula unidireccional, combinadas con un circuito de seguridad, para garantizar la estabilidad y seguridad durante la operación.
Cámara Mark (Mark Camera) Con un diseño integrado de doble cámara y equipada con una fuente de luz de 6 canales, se adapta de manera efectiva a superficies de captura de imágenes con diferentes propiedades reflectantes.
Módulo de retroalimentación de rejilla magnética (Magnetic Grating Feedback Module) Ambos brazos de la cámara están diseñados con un sistema de retroalimentación de rejilla magnética de alta precisión, garantizando estabilidad y precisión durante el proceso de impresión.
Módulo de limpieza de la parte inferior del esténcil (Stencil Underside Cleaning Module) Un sistema de alimentación y retroalimentación de alto torque asegura ciclos de papel estables, mientras que un mecanismo de elevación flexible y un soplador de presión negativa proporcionan una limpieza exhaustiva del esténcil.
| Parámetro | Valor | Parámetro | Valor |
| Tamaño del marco | 400 * 300 mm – 650 * 550 mm | Velocidad de impresión | 1 – 100 mm/s |
| Tamaño de PCB | 50 * 50 mm – 450 * 350 mm | Precisión de impresión | ± 0.025 mm |
| Grosor de PCB | 0.4 – 4 mm | Precisión de repetición de impresión | ± 0.025 mm |
| Deformación de PCB | < 1% | Precisión de posición de imagen repetida | ± 0.02 mm |
| Altura de transferencia | 885 – 920 mm | Tiempo de ciclo | 12 – 18 s/p |
| Velocidad de separación (desmolde) | 0.1 – 30 mm/s | Dirección de transferencia | L-R, R-L, L-L, R-R |
| Longitud de separación (desmolde) | 0 – 10 mm | Presión de aire | 0.6 – 0.7 Mpa |
| Alimentación eléctrica | 220 V / 110 V | Longitud de rasqueta aplicable | 200 – 450 mm |
| Peso máximo de la placa | 4 kg | Margen de la placa | 5 mm |
| Holgura inferior máxima | 25 mm | Velocidad de transferencia | 0 – 400 mm/s |
| Presión de impresión | 0.5 – 10 Kg | Carrera de impresión | 420 mm |
| Rango de ajuste de la plataforma | X:±5mm, Y:±5mm, θ:±2.8° | Sistema operativo | Linux |
| Dimensiones de la máquina | 992 x 1305 x 1430 mm | Peso de la máquina | 350 kg |
